12 Մ 256 × 192 USB ելքային կոմպակտ չափի ջերմային մոդուլ

Մոդելի համարը

SG - htm02u2 - T9

SG - HTM02U2 - T15

Mal երմային մոդուլ

Պատկերի ցուցիչ

Vox Uncoled կիզակետային ինքնաթիռի զանգվածներ

Մաքս. Բանաձեվ

256 × 192

Շրջանակի փոխարժեքը

Կարգավորելի, 25hz- ից 50hz

Pixel ընդմիջում

12 մմ

Արձագանքման ալիք

8 մ-ից 14μm

Ցանց

≤ 40MK (@ 25 ° C), F # = 1.0

Ոսպնյակներ (կիզակետային երկարություն)

9,7 մմ

15,4 մմ

F համարը

F1.0

F1.0

Ifov

1.2 Mrad

0.8 Մրադ

Տեսադաշտ (H v)

18.1 ° × 13.6 °

11.4 ° × 8.6 °

Րոպե Կենտրոնանալով հեռավորությունը

2m

5m

Temperature երմաստիճանի չափում

Temperature երմաստիճանի միջակայքը

- 20 ° C ~ + 150 ° C & 100 ° C ~ 550 ° C

Temperature երմաստիճանի ճշգրտություն

Max (2 ° C, ± 2%) շրջակա միջավայրի ջերմաստիճանում 25 ° C եւ օբյեկտի ջերմաստիճանը `0 ° C- ից բարձր

Temperature երմաստիճանի հեռավորությունը

(Հիմնվելով 0,65 × 0,65 մ-ի վրա)

10 մ (հեռավոր)

15 մ (հեռավոր)

M երմագրության կանոն

3 ջերմաստիճանի չափման կանոնների տեսակներ, 21 կանոն (10 միավոր, 10 շրջան եւ 1 տող)

Տվյալների արտադրանք

16bit ջերմաստիճանի տվյալներ

Պատկերի ցուցադրում

Հակադրման ճշգրտում

Այո

Պայծառության ճշգրտում

Այո

Պալետներ

Գույնի կարգավորելի 15 պալիտրա, լռելյայն սպիտակ տաք

FFC (Flat Flat File Rection) ռեժիմ

Ավտոմատ, ձեռնարկ, արտաքին ուղղում

Դդե

Այո

Ընդհանուր

Սարքավորումներ

USB2.0 FPC

Հզորություն

DC 5V ± 5%

Էլեկտրաէներգիայի սպառում

≤0.5W

Թրթռում եւ ցնցում

Թրթռում. Sinusoidal թրթռում, 20 մ / վ, 3 - առանցք

Շոկ. Կես սինուս ալիք, 30 գ / 11 MS, 3 - առանցք 6 - եղանակ

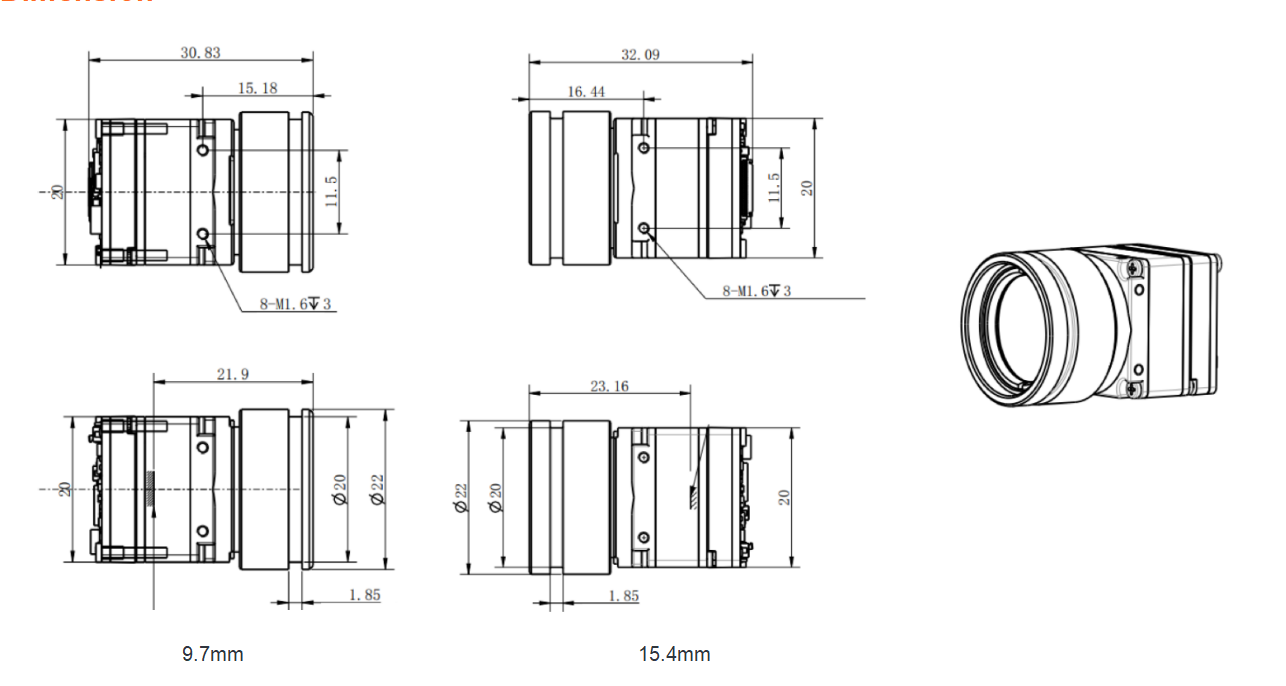

Չափում

30.83 մմ * 20 մմ * 20 մմ

32.09 մմ * 20 մմ * 20 մմ

Քաշ

≤20 գ

≤22G

Աշխատանքային ջերմաստիճան

- 40 ° C ~ 60 ° C
