1280x1024 / 640x512 ցանց եւ թվային երկակի ելքային Swir խցիկի մոդուլ
Բնութագրում
Մոդել | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Սենսոր | Պատկերի ցուցիչ | 1/2 "Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 "Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Արդյունավետ պիքսելներ | Մոտավոր: 1.34MP | Մոտավոր: 0.34MP | |
| Պիքսել չափը | 5 մմ | ||
Ոսպնյակ | Արձագանքման ալիքի երկարություն | 1000 ~ 1700NM | |
| Սեվ | Աջակցություն 2 ռեժիմ. Լայն ժապավեն. 1000 ~ 1700NMnarrow Band: 1450 ~ 1700NM | ||
| Կիզակետային երկարությունը | 17 մմ ~ 510 մմ, 30x օպտիկական խոշորացում | ||
| Բացվածք | F2.8 ~ F5.5 | ||
| Տեսադաշտ | Հ. 21.3 ° ~ 0.71 °, v: 17.1 ° ~ 0.57 °, D: 27.1 ° ~ 0.92 ° | Հ. 11.6 ° ~ 0.37 °, v: 9.3 ° ~ 0.3 °, D: 14.8 ° ~ 0.47 ° | |
| Փակել կենտրոնացման հեռավորությունը | 1 մ ~ 10 մ (լայն ~ tele) | ||
| Մեծացնել արագությունը | Մոտավոր: 7-ը (օպտիկական լայն ~ Tele) | ||
Տեսանյութ | Սեղմում | H.265 / H.264 / H.264H / MJPEG | |
| Բանաձեվ | 25/30/50/60FPS @ 1280 × 1024 | 25/30 / 50 / 60FPS @ 640 × 512 | |
| Վիդեո բիթի տոկոսադրույքը | 32kbps ~ 16MBPS | ||
| Աուդիո | AAC / MP2L2 | ||
| LVDS տեսանյութ | 25/30/50/60FPS @ 2MP (1920 × 1080) | ||
Ցանց | Պահեստ | TF քարտ (256 ԳԲ), FTP, ԳԱԱ | |
| Network անցի արձանագրություն | Onvif, http, https, ipv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Բազմություն | Աջակցություն | ||
| Firmware արդիականացում (LVDS) | Միայն կարող է թարմացնել որոնվածը ցանցային նավահանգիստով | ||
| Ընդհանուր իրադարձություններ | Motion, Trapper, SD քարտ, ցանց | ||
| IVS | Tripwire, Cross պարիսկի հայտնաբերում, ներխուժում, լքված առարկա, արագ - Տեղաշարժվել, կայանման հայտնաբերում, ամբոխի հավաքման գնահատում, բացակայում է հայտնաբերումը: | ||
| Աղմուկի իջեցում | 2D / 3D | ||
| Բացահայտման ռեժիմ | Ձեռնարկ, ավտոմատ, բացվածքի առաջնահերթություն, կափարիչի առաջնահերթություն | ||
| Բացահայտման փոխհատուցում | Աջակցություն | ||
| Կափարիչի արագությունը | 1/1 ~ 1/30000S | ||
| Կենտրոնացման ռեժիմ | Ավտոմատ / ձեռքով / կիսամյակային ավտոմատ | ||
| Էլեկտրոնային դեֆոգ | Աջակցություն | ||
| He երմության մառախուղի իջեցում | Աջակցություն | ||
| Մատով խփել | Աջակցություն | ||
| EIS | Աջակցություն | ||
| Թվային խոշորացում | 16x | ||
| Արտաքին հսկողություն | Տտիպ | ||
| Միջերես | 4pin Ethernet Port, 6pin Serial & Power Port, 5pin Audio Port .30pin lvds | ||
| Կապի արձանագրություն | Sony Visca, Pleco D / P | ||
| Գործառնական պայմաններ | - 30 ~ + 60 ° C / 20% ~ 80% RH | ||
| Պահպանման պայմաններ | - 40 ~ + 70 ° C / 20% ~ 95% RH | ||
| Էլեկտրաէներգիա | DC 12V | ||
| Էլեկտրաէներգիայի սպառում (TBD) | AVG: 6w; Մաքս. 11w | ||

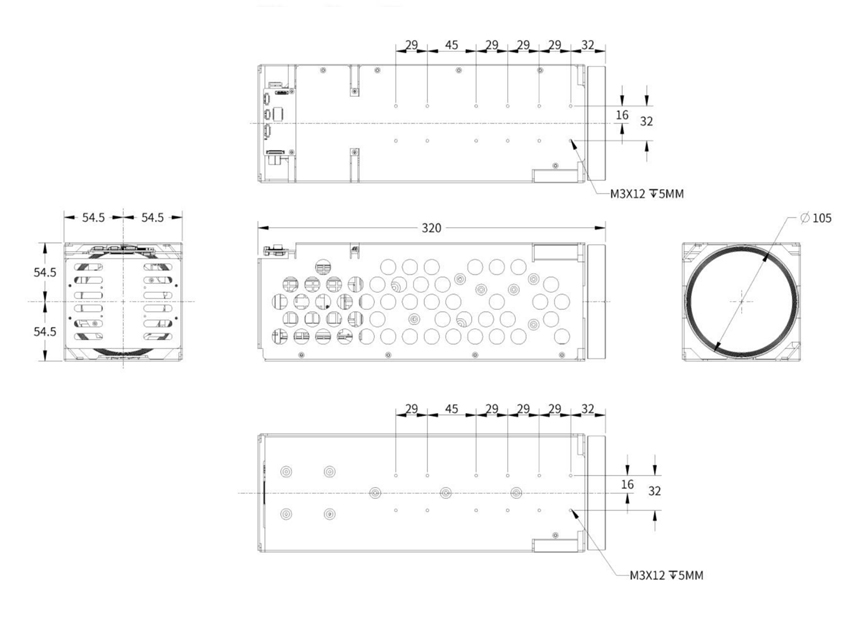

| Չափերը (L * W * H) | Մոտավոր: 320 մմ * 109 մմ * 109 մմ | ||
| Քաշ | 3.1 կգ | ||
Network անցային միջերես
| Տիպ | Քորոց | Քորոց | Նկարագրություն |
| J2_4pin Ethernet ինտերֆեյս | 1 | ETHRX - | Adaptive Ethernet Port, Internet Rx - |
| 2 | Էթրս + | Adaptive Ethernet Port, Internet Rx + | |
| 3 | ETHTX - | Adaptive Ethernet Port, Internet TX - | |
| 4 | Ethtx + | Adaptive Ethernet Port, Internet Tx + | |
| J3_6pin Power & Uart ինտերֆեյս | 1 | Dc_in | DC12V |
| 2 | Գզենզ | Գզենզ | |
| 3 | Rxd1 | TTL մակարդակ 3.3V, PELCO արձանագրություն | |
| 4 | TXD1 | TTL մակարդակ 3.3V, PELCO արձանագրություն | |
| 5 | Rxd0 | TTL մակարդակ 3.3V, VISCA արձանագրություն | |
| 6 | TXD0 | TTL մակարդակ 3.3V, VISCA արձանագրություն | |
| J1_5PIN աուդիո ինտերֆեյս | 1 | Աուդիո_ութ | Աուդիո դուրս (տող) |
| 2 | Գզենզ | Գզենզ | |
| 3 | Audio_in | Աուդիո (տող) | |
| 4 | Գզենզ | Գզենզ | |
| 5 | NC | NC |
LVDS ինտերֆեյս
| Պորտ | Թվանշան | Քորոց | Նկարագրություն |
| J4_30pin LVDS ինտերֆեյս (նման է Sony 30pin թվային ինտերֆեյսի) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Գզենզ | Գզենզ | |
| 10 | Գզենզ | ||
| 11 | Գզենզ | ||
| 12 | Գզենզ | ||
| 13 | DC | DC ելք (DC + 7V ~ + 12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL մակարդակ 3.3V, VISCA արձանագրություն, նույնը TXD0- ի համար J3_6pin Port- ում: Բայց չի կարող միաժամանակ միանալ: | |
| 19 | UART1_RX | TTL մակարդակ 3.3V, VISCA արձանագրություն, նույնը RXD0- ի համար J3_6PIN PORT- ում: Բայց չի կարող միաժամանակ միանալ: | |
| 20 | Գզենզ | Գզենզ | |
| 21 | Txout0 - | ||
| 22 | Txout0 + | ||
| 23 | Txout1 - | ||
| 24 | Txout1 + | ||
| 25 | Txout2 - | ||
| 26 | Txout2 + | ||
| 27 | TXOutclk - | ||
| 28 | Txoutclk + | ||
| 29 | Txout3 - | ||
| 30 | Txout3 + |
